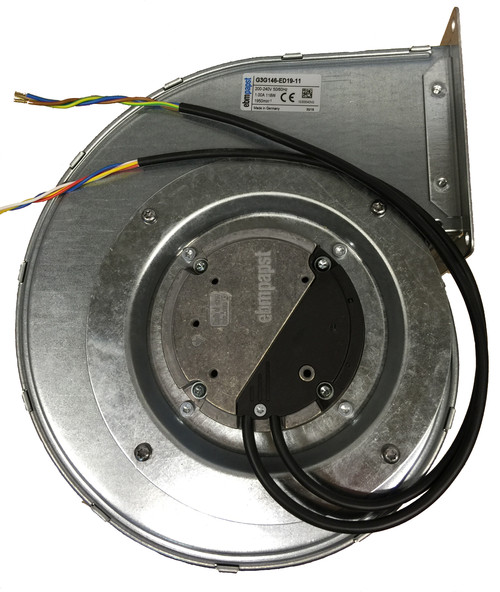

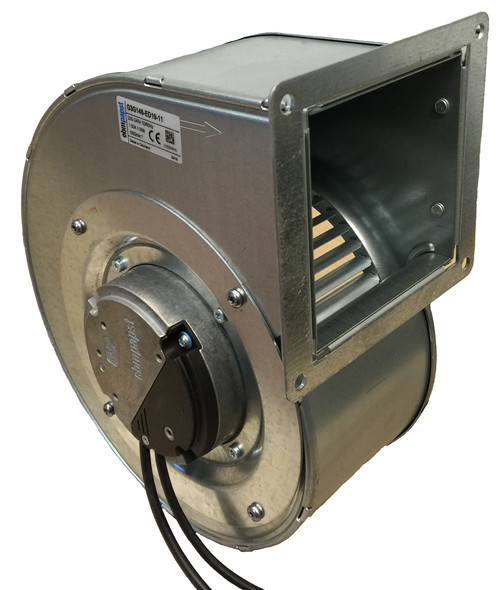

G3G146ED1911

Yhdeltä puolelta imevä keskipakopuhallin integroidulla EC-moottorilla

Yhdeltä puolelta imevä radiaalipuhallin eteenpäin taivutetuin siivin. Varustettu energiaa säästävällä EC-moottorilla, jossa on integroitu käyttö- ja ohjauselektroniikka.

- Kierrosnopeutta ohjataan 0-10 V signaalilla tai PWM:llä
- Ulostulo 10 VDC maks. 1,1 mA
- Tachoulostulo
- Moottorin virran rajoitus
- Pehmeä käynnistys
- Ei kondenssivesireikiä

EMC
- Emissio EN 61000-6-3 mukaisesti (asuintilat)
- Häiriönsieto EN 61000-6-2 mukaisesti
- Verkkoon kohdistuvat häiriöt 61000-3-2/3 mukaisesti

G3G146ED1911 - Yhdeltä puolelta imevä keskipakopuhallin integroidulla EC-moottorilla
Tekninen tieto
KuvausYhdeltä puolelta imevä keskipakopuhallin integroidulla EC-moottorilla
Jännite1~230 VAC
Jännitealue1 ~ 200 ... 240 VAC
Taajuus50 / 60 Hz
Teho118 W
Nimellisvirta1 A
Kierrosluku1950 rpm
Ilmavirta165.27 l/s
Ilmavirta595.0 m3/h
Käyttölämpötila-alue-25…+50 °C
PyörimissuuntaVastapäivään roottoriin päin katsottuna
Moottorin tyyppiM3G055-CF
Moottorin malliEnergiaa säästävä EC-moottori integroidulla elektroniikalla
Moottorisuoja / SuojaYlikuumenemissuoja (TOP) sisäänrakennettu
SuojausluokkaIP54
Moottorin eristysluokkaB
LaakeritKuulalaakerit
MateriaaliRoottori galvanoitu, elektroniikka koteloitu alumiinivaluun
SiipipyöräGalvanoitua teräspeltiä
Runko / kaapuGalvanoitua teräspeltiä
AsennusasentoVapaa
HyväksynnätEN 60335-1; CE
C-mitta146 mm
Paino2.6 kg
Korvaa aikaisemmat mallitG3G146ED2356
LVI Numero8025207
TuotenumeroG3G146ED1911

Tarvikkeet G3G146ED1911

Yleissäädin potentiometriRM-ECiYleissäädin potentiometri358-RMECI
Yleissäädin potentiometriRM-ECsYleissäädin potentiometriRM-ECs
Yleissäädin potentiometriRM-ECvYleissäädin potentiometri358-RMECV
