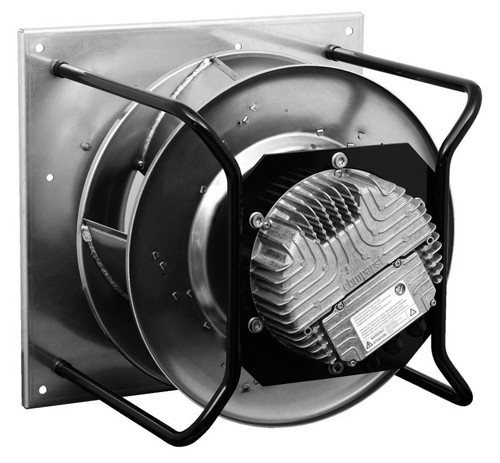

K3G400-PI92-02 RadiPac AirFoil
EC-radiaalimoduuli Radipac, Airfoil-siipipyörä
EC-radiaalimoduuli taaksepäin kaartuvin siivin, yhdeltä puolelta imevä, kannattimella.
- RadiCal AirFoil -siipipyörän korkea hyötysuhde
- GreenTech EC-moottori integroidulla elektoniikalla
- Optimoitu ilmanvirtaus siipipyörän läpi tekee puhaltimesta erittäin hiljaisen
- Modbus
- Hiljainen käyntiääni
- Kestävä rakenne, pitkä huoltoväli
- Ohjaussignaali 0-10 VDC / PWM
- Lähtö 10 VDC max 10 mA
- Ohjausliitäntä turvallisesti verkosta erotetulla SELV-potentiaalilla
HUOM! Tuotteen varastointi lopetetaan - uusi korvaava tuote K3G400PW0383.
| Tekninen tieto | |
|---|---|
| Kuvaus | EC-radiaalimoduuli Radipac, Airfoil-siipipyörä |
| Jännite | 3~ 400 VAC |
| Jännitealue | 3~ 380 ... 480 VAC |
| Taajuus | 50/60 Hz |
| Teho | 2500 W |
| Nimellisvirta | 3,8 A |
| Maksimivirta | 3,8 A |
| Kierrosluku | 2450 rpm |
| Ilmavirta | 2783.00 l/s |
| Ilmavirta | 10020.0 m3/h |
| Imukartion K-arvo | 188 |
| Käyttölämpötila-alue | -25...+40 °C |
| Pyörimissuunta | Myötäpäivään roottoriin päin katsottuna |
| Moottorin tyyppi | M3G112-IA |
| Moottorin malli | Elektronisesti kommutoitu EC-ulkoroottorimoottori integroidulla ohjaustekniikalla |
| Moottorisuoja / Suoja | Elektroniikan/moottorin ylikuumenemissuoja, moottorin virran rajoitus, alijännite-/vaihehäiriötunnistus, pehmeäkäynnistys, kondenssivesireiät |
| Suojausluokka | IP54 |
| Moottorin eristysluokka | "B" |
| Laakerit | Kuulalaakerit |
| Materiaali | Elektroniikkakotelo alumiinipainevalu |
| Siipipyörä | Alumiinipeltiä, taaksepäin kaartuvat siivet 5 kpl |
| Runko / kaapu | Imukartio galvanoitua teräspeltiä |
| Jalusta | Päällystettyä terästä |
| Sähköinen kytkentä | Kytkentärasia |
| Hyväksynnät | EN 61800-5-1; CE; C22.2 No.77 + CAN/CSA-E60730-1; EAC; UL 1004-7 + 60730 |
| Koko | 400 mm; imukartio ■ 500 mm |
| Paino | 26.0 kg |
| Korvaa aikaisemmat mallit | K3G400AY8702 |
| Tuotenumero | K3G400PI9202 |
Tarvikkeet K3G400-PI92-02 RadiPac AirFoil
 | RM-ECi | Yleissäädin potentiometri | 358-RMECI | € 115,00 | |
|---|---|---|---|---|---|
 | RM-ECs | Yleissäädin potentiometri | RM-ECs | ||
 | RM-ECv | Yleissäädin potentiometri | 358-RMECV | € 132,00 | |
 | Paine-ero- ja virtausmittari | Paine-ero- ja virtausmittari nopeussäätimellä | DPC200-EP500 |
