W4D500-DM03-02 HyBlade

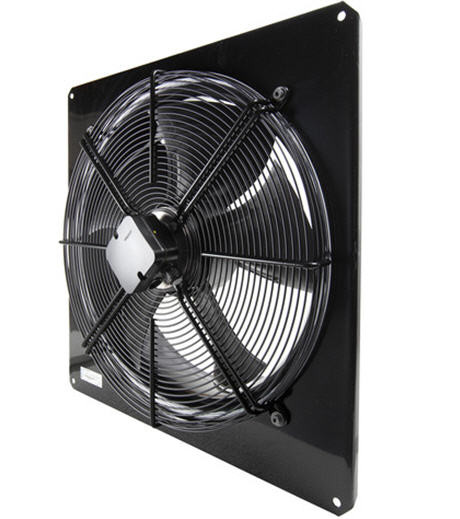

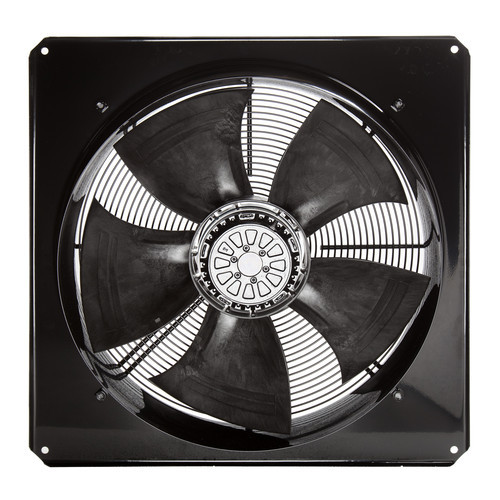

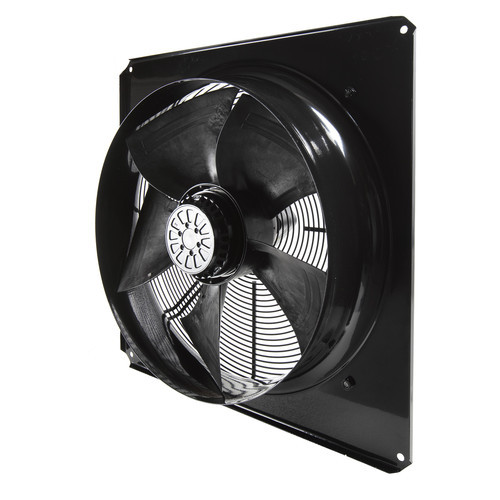

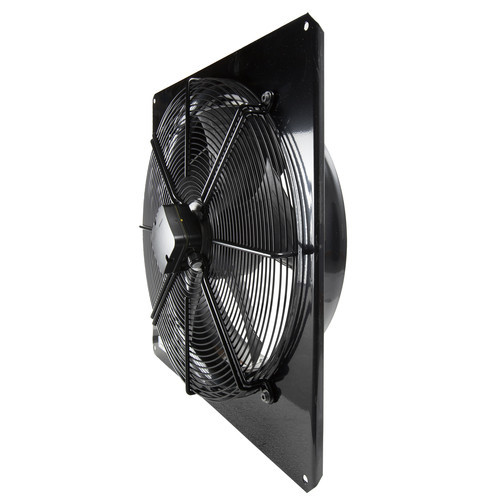

Aksiaalipuhallin HyBlade neliömäisellä seinälevyllä

Energiatehokas HyBlade-aksiaalipuhallin AC-moottorilla. Varustettu suojaverkolla ja neliömäisellä imukartiolla. HyBlade on ainutlaatuinen hybridirakenteinen puhallinsiipi, jolla saavutetaan korkea hyötysuhde ja hiljainen käynti yhdessä pienen painon kanssa.

Kaksinopeuspuhallin: korkeampi nopeus kolmiokytkennällä, matalampi nopeus tähtikytkennällä.

W4D500-DM03-02 HyBlade - Aksiaalipuhallin HyBlade neliömäisellä seinälevyllä
Tekninen tieto
KuvausAksiaalipuhallin HyBlade neliömäisellä seinälevyllä
Jännite3~ 400 VAC D/Y
Taajuus50 Hz
Teho720/550 W
Nimellisvirta1,41 / 0,9 A
Kierrosluku1390/1180 rpm
Ilmavirta2554.00 l/s
Ilmavirta9195.0 m3/h
Paineen rajoitusMaksimivastapaine 140/100 Pa
Käyttölämpötila-alue-40…+65 °C
PuhallussuuntaA
Siipikulma0°
PyörimissuuntaVastapäivään katsottuna roottorista päin
Moottorin tyyppiM4D110-GF
Moottorin malliJännitesäädettävä ulkoroottoriasynkronimoottori
Moottorisuoja / SuojaSisäänrakennettu lämpökytkin, joka kytketään ulkoiseen moottorisuojaan.
SuojausluokkaIP54 (EN 60529 mukaan, huomaa roottorin kondenssivesireiät)
Moottorin eristysluokkaF
LaakeritKuulalaakerit
MateriaaliSeinälevy: galvanoitu teräspelti, joka on päällystetty mustalla muovilla. Suojaverkko: mustalla muovilla päällystetty teräs. Kytkentärasia: musta PP-muovi
SiipipyöräHyBlade hybridirakenne. 5 kpl muovista (PP) ja metallista valmistettuja puhallinsiipiä
AsennusasentoAkseli vaakasuoraan tai roottori alaspäin (erikoispyynnöstä myös muut asennot saatavissa)
Sähköinen kytkentäKytkentärasia
HyväksynnätCE, EN 61800-5-1, VDE, CCC, EAC
Kokoø 500 mm
Paino17.3 kg
Korvaa aikaisemmat mallitW4D500DY1415
TuotenumeroW4D500DM0302
