W4D450-CO14-02 HyBlade

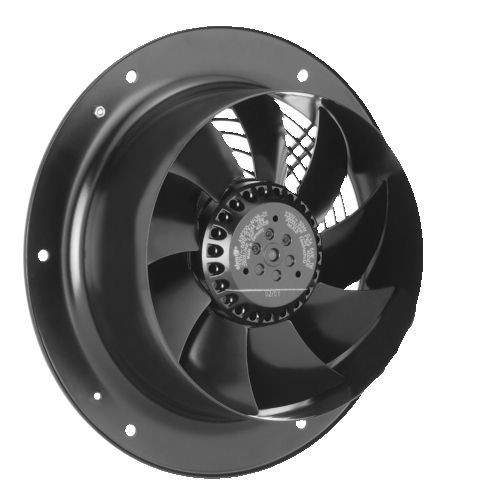

Aksiaalipuhallin HyBlade, pyöreällä seinälevyllä
Energiatehokas HyBlade-aksiaalipuhallin AC-moottorilla, varustettu neliömäisellä seinälevyllä. HyBlade on ainutlaatuinen hybridirakenteinen puhallinsiipi, jolla saavutetaan kevyt puhallin korkealla hyötysuhteella ja hiljaisella käyntiäänellä.
Puhallussuunta "A".
| Tekninen tieto | |
|---|---|
| Kuvaus | Aksiaalipuhallin HyBlade, pyöreällä seinälevyllä |
| Jännite | 3~ 400 VAC D/Y |
| Taajuus | 50 Hz |
| Teho | 480 / 340 W |
| Nimellisvirta | 0,98 / 0,58 A |
| Kierrosluku | 1360 / 1110 rpm |
| Ilmavirta | 1966.60 l/s |
| Ilmavirta | 7080.0 m3/h |
| Paineen rajoitus | Maksimi paineenkorotus 140 Pa / 90 Pa (ilmavirralla 4175/3385 m3/h) |
| Käyttölämpötila-alue | -40…+65 °C |
| Puhallussuunta | "A" |
| Pyörimissuunta | Myötäpäivään, katsottuna roottoriin päin |
| Moottorin tyyppi | M4D094-HA |
| Moottorin malli | Jännitesäädettävä ulkoroottoriasynkronimoottori |
| Moottorisuoja / Suoja | Ylikuumenemissuoja (TOP) sisäänrakennettu, peruseristetty |
| Suojausluokka | IP 54 |
| Moottorin eristysluokka | F |
| Laakerit | Kuulalaakerit |
| Materiaali | Kytkentärasia muovia ABS; seinälevy galvanoitu teräspelti, päällystetty mustalla muovilla; suojaverkko mustalla muovilla päällystetty teräs |
| Siipipyörä | HyBlade hybridirakenne, 5 kpl (PP) muovista ja metallista valmistettuja puhallinsiipiä |
| Asennusasento | Akseli vaakasuoraan tai roottori alas (pyynnöstä roottori ylös) |
| Sähköinen kytkentä | Kytkentärasia |
| Hyväksynnät | EN 60034-1 (2010); CD; CCC; EAC |
| Koko | ø 450 mm |
| Paino | 12.5 kg |
| Tuotenumero | W4D450CO1402 |
