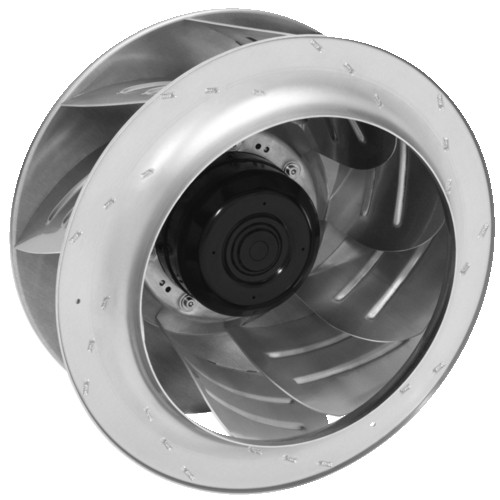

R3G560AG0703

Kaavuton keskipakopuhallin integroidulla EC-moottorilla

Kaavuton radiaalipuhallin. Varustettu energiaasäästävällä EC-moottorilla integroidulla käyttö- ja ohjauselektroniikalla.

-Integroitu PID kontrolleri
-Kierrosnopeutta ohjataan 0-10V signaalilla tai PWM:llä
-Sisääntuleva signaali anturille 0-10V tai 4-20 mA
-Orjaulostulo 0-10V max 3 mA
-Ulostulo 20 VDC (±20%) maks. 50 mA
-Ulostulo10 VDC (±10%) maks. 10 mA
-RS485 ebmBUS
-Hälytysrele
-Alhaisen verkkojännitteen / vaihevian valvonta
-Virranrajoitus moottorille
-Pehmeäkäynnistys
-Vuotovirta < 3,5 mA EN 61800-5-1 mukaisesti
-Kondenssivesireiät roottoripuolella.

EMC
- Emissio EN 61000-6-3 mukaisesti
- Immuniteetti EN 61000-6-1 mukaisesti
- Sävy DIN EN 61000-3-2/3 mukaisesti

Tekninen tieto
Kuvaus	Kaavuton keskipakopuhallin integroidulla EC-moottorilla
Jännite	3~380-480 VAC
Taajuus	50 / 60 Hz
Teho	2300 W
Nimellisvirta	3.6 A
Kierrosluku	1350 rpm
Ilmavirta	3306.00 l/s
Ilmavirta	11900.0 m3/h
Käyttölämpötila-alue	-25…+60 °C
Pyörimissuunta	Myötäpäivään katsottuna roottorista päin
Moottorin tyyppi	M3G150FF
Moottorin malli	Energiaa säästävä EC-moottori integroidulla elektroniikalla
Moottorisuoja / Suoja	Sekä moottorin että elektroniikan ylikuumenemissuoja.
Suojausluokka	IP54 (EN 60529 mukaan)
Moottorin eristysluokka	F
Laakerit	Kuulalaakerit
Materiaali	Elektroniikka koteloitu alumiinivaluun
Siipipyörä	9 siipeä, hitsattua alumiinia
Asennusasento	Asennus akseli vaakatasoon tai roottori alaspäin; roottori ylöspäin pyynnöstä
Sähköinen kytkentä	Kytkentärasia
Hyväksynnät	CE, VDE, UL, CSA, GOST
Koko	ø 560 mm
Paino	23.5 kg
Tuotenumero	R3G560AG0703

Tarvikkeet R3G560AG0703

RM-ECi	Yleissäädin potentiometri	358-RMECI	€ 115,00
RM-ECs	Yleissäädin potentiometri	RM-ECs
RM-ECv	Yleissäädin potentiometri	358-RMECV	€ 132,00
Paine-ero- ja virtausmittari	Paine-ero- ja virtausmittari nopeussäätimellä	DPC200-EP500
