D3G180-AB62-01

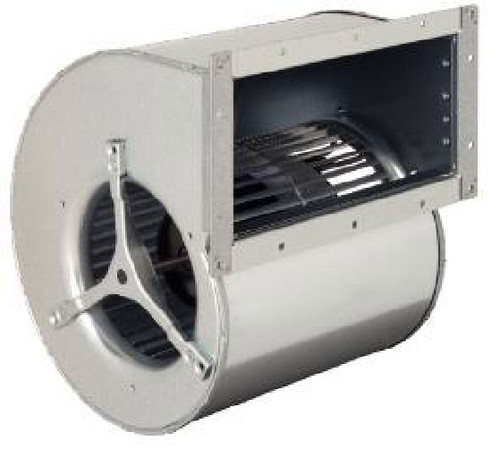

Molemmin puolin imevä keskipakopuhallin integroidulla EC-moottorilla
Molemmin puolin imevä radiaalipuhallin eteenpäintaivutetuin siivin. Varustettu energiaasäästävällä EC-moottorilla jossa on integroitu käyttö- ja ohjauselektroniikka.
-Kierrosnopeutta ohjataan 0-10 V signaalilla tai PWM:llä
-Ulostulo 10 VDC maks. 1,1 mA
-Tachoulostulo
-Vuotovirta < 3,5 mA EN 60950-1 mukaisesti
-Ei varustettu kondenssivesirei'illä
EMC
-Emissio EN 61000-6-3 mukaisesti
-Immuniteetti EN 61000-6-1 mukaisesti
-Sävy DIN EN 61000-3-2/3 mukaisesti
| Tekninen tieto | |
|---|---|
| Kuvaus | Molemmin puolin imevä keskipakopuhallin integroidulla EC-moottorilla |
| Jännite | 1~230 VAC |
| Taajuus | 50 Hz (60 Hz:ssä eri tekniset tiedot) |
| Teho | 170 W |
| Nimellisvirta | 1,25 A |
| Kierrosluku | 1130 rpm |
| Ilmavirta | 445.00 l/s |
| Ilmavirta | 1600.0 m3/h |
| Käyttölämpötila-alue | -25…+60 °C |
| Pyörimissuunta | Myötäpäivään katsottuna roottorista päin |
| Moottorin tyyppi | M3G074-CF |
| Moottorin malli | Energiaa säästävä EC-moottori integroidulla elektroniikalla |
| Moottorisuoja / Suoja | Moottorin ja elektroniikan sisäänrakennettu lämpösuoja |
| Suojausluokka | IP44 |
| Moottorin eristysluokka | B |
| Laakerit | Kuulalaakerit |
| Materiaali | Roottori galvanoitu, elektroniikka koteloitu alumiinivaluun |
| Siipipyörä | Molemminpuolin imevä F-pyörä galvanoitua teräspeltiä |
| Runko / kaapu | Galvanoitua teräspeltiä |
| Asennusasento | Akseli vaakasuoraan (erikoispyynnöstä myös muut asennot saatavissa) |
| Sähköinen kytkentä | Johto 350 mm, erilaisia kaapelin ulostulovaihtoehtoja |
| Hyväksynnät | EN 60950-1, EN 60335-1, EN 61800-5-1 |
| Paino | 7.0 kg |
| LVI Numero | 8025189 |
| Tuotenumero | D3G180AB6201 |
Tarvikkeet D3G180-AB62-01
 | RM-ECi | Yleissäädin potentiometri | 358-RMECI | ||
|---|---|---|---|---|---|
 | RM-ECs | Yleissäädin potentiometri | RM-ECs | ||
 | RM-ECv | Yleissäädin potentiometri | 358-RMECV | ||
 | Paine-ero- ja virtausmittari | Paine-ero- ja virtausmittari nopeussäätimellä | DPC200-EP500 |
