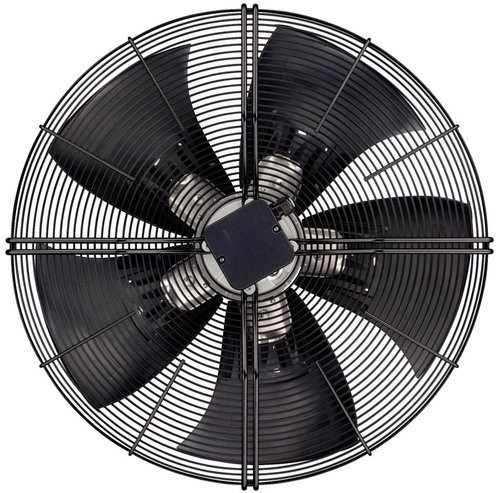

S6D560-AK03-02 HyBlade
Aksiaalipuhallin koriverkolla
ebm-papstin HyBlade asettaa uuden standardin aksiaalipuhaltimille. Siipien innovatiivisella hybridirakenteella saavutetaan kevyt puhallin korkealla hyötysuhteella ja hiljaisella käyntiäänellä.
Puhallussuunta "V".
| Tekninen tieto | |
|---|---|
| Kuvaus | Aksiaalipuhallin koriverkolla |
| Jännite | 3~ 400/400 D/Y VAC |
| Taajuus | 50 Hz |
| Teho | 0,45/0,28 kW |
| Maksimivirta | 0,81 / 0,45 A |
| Kierrosluku | 895 / 715 rpm |
| Ilmavirta | 2198.00 l/s |
| Ilmavirta | 7915.0 m3/h |
| Paineen rajoitus | Maksimi paineenkorotus 75 / 48 Pa (ilmavirralla 5280 m3/h) |
| Käyttölämpötila-alue | -40…+65 °C |
| Puhallussuunta | "V" |
| Pyörimissuunta | Myötäpäivään roottoriin päin katsottuna |
| Moottorin tyyppi | M6D110-EF |
| Moottorin malli | Jännitesäädettävä ulkoroottoriasynkronimoottori |
| Moottorisuoja / Suoja | Sisäänrakennettu lämpökytkin, peruseristetty |
| Suojausluokka | IP54 |
| Moottorin eristysluokka | F |
| Laakerit | Kuulalaakerit |
| Materiaali | Verkko: terästä, päällystetty harmaalla muovilla |
| Siipipyörä | HyBlade hybridirakenne, 5 kpl muovista (PP) ja metallista valmistettuja puhallinsiipiä |
| Asennusasento | Akseli vaakasuoraan tai roottori alas (roottori ylös pyynnöstä) |
| Hyväksynnät | EN 61800-5-1; CE; VDE; EAC |
| Koko | ø 560 mm |
| Paino | 13.3 kg |
| Tuotenumero | S6D560AJ0301 |
