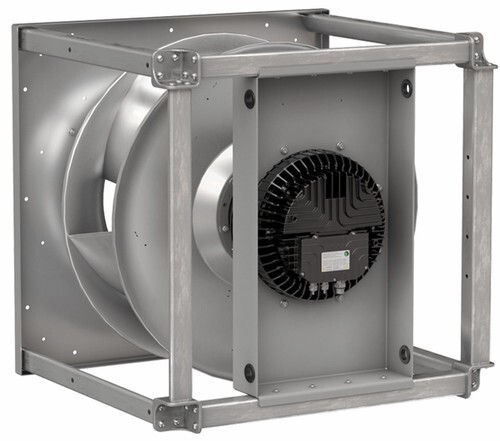

K3G630-AT09-11 RadiPac Airfoil
Kammiopuhallin RadiPac
- Suoravetoinen kammiopuhallin
- Soveltuu asennettavaksi sekä imu- että painepuolelle
- RadiPac Airfoil -siipipyörän ansiosta hyvin hiljainen ja erittäin korkea hyötysuhde
- GreenTech EC-moottori integroidulla ohjaus- ja käyttöelektroniikalla
- Kestävä rakenne, huoltovapaa
- Ohjaussignaali 0-10 VDC / PWM
- Lähtöjännite 10 VDC max 10 mA / 20 VDC max 50 mA
- MODBUS
- Tuloliitin varustettu virtausmittauksen lähdöllä
- Paineen ja lämpötilan säätö sekä tuloliitin ja jousivaimennin myydään lisävarusteena
| Tekninen tieto | |
|---|---|
| Kuvaus | Kammiopuhallin RadiPac |
| Jännite | 3~400 VAC |
| Taajuus | 50/60 Hz |
| Teho | 13,75 kW |
| Nimellisvirta | 21 A |
| Kierrosluku | 2200 rpm |
| Ilmavirta | 6782.00 l/s |
| Ilmavirta | 24415.0 m3/h |
| Käyttölämpötila-alue | -40...+40 °C |
| Pyörimissuunta | Myötäpäivään katsottuna roottorin puolelta |
| Moottorin tyyppi | M3G200-QA |
| Moottorin malli | Elektronisesti kommutoitu ulkoroottorimoottori integroidulla ohjauselektroniikalla. |
| Moottorisuoja / Suoja | Moottorin ja elektroniikan ylikuumenemissuoja, virranrajoitus moottorille, kondenssivesireiät |
| Suojausluokka | IP55 |
| Moottorin eristysluokka | "F" |
| Laakerit | Kuulalaakerit |
| Siipipyörä | Alumiinipeltiä, taaksepäin kaartuvat siivet 7 kpl |
| Jalusta | Imukartio ja etulevy galvanoitua terästä. |
| Asennusasento | Kts. laitepiirustus |
| Sähköinen kytkentä | Kytkentärasia |
| Hyväksynnät | EN 61800-5-1; CE; CSA C22.2 No. 77 + CAN/CSA-E60730-1; EAC; UL 1004-7 + 60730. EMC EN61000-6-2 / -4 (teollisuusympäristö) |
| Koko | 630 mm |
| Paino | 135.0 kg |
| Korvaa aikaisemmat mallit | K3G630AS0501 |
| LVI Numero | 8025339 |
| Tuotenumero | K3G630AT0911 |
Tarvikkeet K3G630-AT09-11 RadiPac Airfoil
 | CCC000AD0602 | Digitaalinen yleissäädin | CCC000AD0602 | € 694,00 | |
|---|---|---|---|---|---|
 | DPT1000-R4 | Paineanturi, jolla mitataan paineen eroa | 4615201 |
