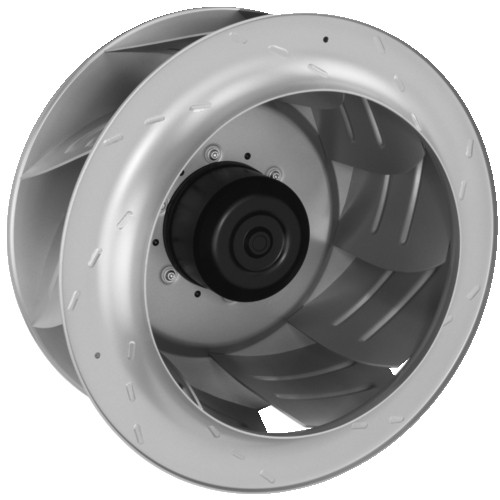

R3G500-AF32-11
Kaavuton keskipakopuhallin integroidulla EC-moottorilla
Kaavuton radiaalipuhallin. Varustettu energiaasäästävällä EC-moottorilla jossa integroitu käyttö- ja ohjauselektroniikka.
-Integroitu PID kontrolleri
-Kierrosnopeutta ohjataan 0-10V signaalilla tai PWM:llä
-Sisääntuleva signaali anturille 0-10V tai 4-20 mA
-Orjaulostulo 0-10V max 3 mA
-Ulostulo 20 VDC (±20%) maks. 50 mA
-Ulostulo10 VDC (±10%) maks. 10 mA
-RS485 ebmBUS
-Hälytysrele
-Alhaisen verkkojännitteen / vaihevian valvonta
-Virranrajoitus moottorille
-Pehmeäkäynnistys
-Vuotovirta < 3,5 mA EN 61800-5-1 mukaisesti
-Kondenssivesireiät roottoripuolella.
EMC
- Emissio EN 61000-6-3 mukaisesti
- Immuniteetti EN 61000-6-1 mukaisesti
- Sävy DIN EN 61000-3-2/3 mukaisesti
Tekninen tieto | |
---|---|
Kuvaus | Kaavuton keskipakopuhallin integroidulla EC-moottorilla |
Jännite | 1~200-277 VAC |
Taajuus | 50 / 60 Hz |
Teho | 710 W |
Nimellisvirta | 3.2 A |
Kierrosluku | 1125 rpm |
Ilmavirta | 2056.00 l/s |
Ilmavirta | 7400.0 m3/h |
Käyttölämpötila-alue | -25…+60 °C |
Pyörimissuunta | Myötäpäivään katsottuna roottorista päin |
Moottorin tyyppi | M3G112GA |
Moottorin malli | Energiaa säästävä EC-moottori integroidulla elektroniikalla |
Moottorisuoja / Suoja | Sekä moottorin että elektroniikan ylikuumenemissuoja. |
Suojausluokka | IP54 (EN 60529 mukaan) |
Moottorin eristysluokka | F |
Laakerit | Kuulalaakerit |
Materiaali | Elektroniikka koteloitu alumiinivaluun |
Siipipyörä | 9 siipeä, hitsattua alumiinia |
Asennusasento | Asennus akseli vaakatasoon tai roottori alaspäin; roottori ylöspäin pyynnöstä |
Sähköinen kytkentä | Kytkentärasia |
Hyväksynnät | CE, VDE, UL, CSA, CCC, (GOST haettu) |
Koko | ø 500 mm |
Paino | 13.5 kg |
Tuotenumero | R3G500AF3211 |
Tarvikkeet R3G500-AF32-11
![]() | RM-ECi | Yleissäädin potentiometri | 358-RMECI | € 115,00 | |
---|---|---|---|---|---|
![]() | RM-ECs | Yleissäädin potentiometri | RM-ECs | ||
![]() | RM-ECv | Yleissäädin potentiometri | 358-RMECV | € 132,00 | |
![]() | Paine-ero- ja virtausmittari | Paine-ero- ja virtausmittari nopeussäätimellä | DPC200-EP500 |
